秸稈壓塊機模具磨損類型及磨損作用機理
時間：2015-11-22 10:11:44 點擊:273次 作者:杜甫機械
秸稈壓塊機模具磨損類型
利用線切割切下秸稈壓塊機模具塊中的磨損部位，清潔表面雜質(zhì)后進行電鏡掃描。
從圖5可看出秸稈壓塊機模具表面具有較多的犁皺，并伴有少量點狀剝落坑和交叉疲勞裂紋，根據(jù)該類型特征，可得到秸稈原料對金屬模具為典型的磨料磨損，且以硬磨料磨損為主。成型過程中，原料和模具之間的壓力能達到64MPa,因此該類磨損還可歸結(jié)為高應(yīng)力碾磨式磨料磨損。
秸稈壓塊機磨損作用機理
成型原料為秸稈，本身硬度較低，但該類植物中具有較多的非品質(zhì)硅酸體（構(gòu)成其細胞的重要材料），灰分含量達10%～20%，硬度大致為540～570HV，并且?guī)Ъ怃J菱角；秸稈收集過程中會阻帶較多雜志（主要為石英，硬度約為850~1100HV）；另外秸稈類生物質(zhì)擠壓成型過程中還會形成較多堅硬細小的不可壓縮團。以上成分硬度大于模具基本，可稱為硬磨料，其余硬度較低的稱為軟磨料。

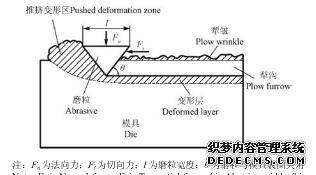

成型過程中，物料在模腔中主要受2個方向的作用力，平行于模腔的切向力和垂直于模具表面的法向力，物料中的硬磨粒在法向力作用下被壓入金屬表面，同時切向力推動磨粒運動，對金屬表面進行切削，這種作用與金屬切削加工或研磨相似，如圖所示；較軟的物料則在循環(huán)載荷下與模具表面突出部位或犁溝產(chǎn)生周期性的接觸，使得該部位金屬材料因反復(fù)塑變硬化而疲勞剝落，形成凹坑和疲勞裂紋，如圖5所示，但該現(xiàn)象在模具魔磨損過程中作用較弱。
